EAU01艾默生智能配电监控模块
编辑：本站原创 发布日期：2022-01-10
一、概述
EAU01 智能交流配电模块（以下简称 EAU01）主要用于电力电源系统中交流部分的信号检测以及帮助电力电源系统实现交流输入支路的自动切换功能。其小型化的结构设计可适应电气柜狭小的安装空间，并方便产品的维护。
主要实现如下功能：
1.模拟量检测：检测 6相交流电压、3相交流电流、有功功率、无功功率、视在功率、功率因数、频率、周期。
2.开关量检测：检测 6 路开关量信号。
3.自动控制：根据交流输入电压信息，通过接触器的投切控制两路交流输入。接触器采用高压吸合－低压保持模式。控制逻辑模式分为两种：ATS和自动切换。
4.通讯功能：提供 RS485和 CAN 两种通讯口。
5.告警功能：对异常现象上报给主监控模块，并在本机通过告警灯指示。
6.表头显示：可以主动将测量数据上送给表头。
二、外观
EAU01 外观如下图所示，分为主机和底座两部分。

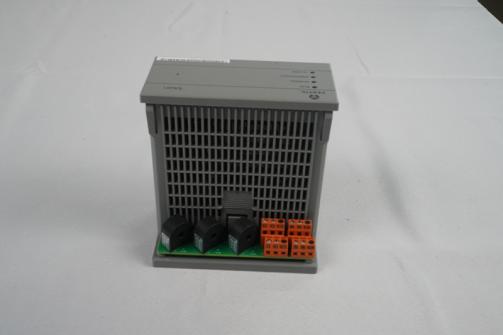

图1 EAU01外观
EAU01 外部尺寸为：117mm（宽）×88mm（高）×119.5mm（深）。
前面板尺寸为：117mm（宽）× 57mm（高）

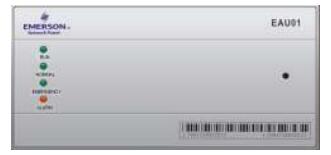

面板如下图所示。

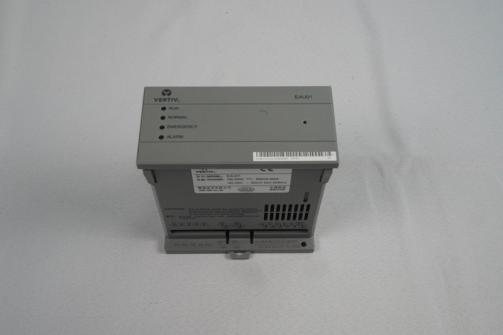

图2 EAU01外观
前面板指示灯说明见下表。
表1 EAU01 前面板指示灯
|
丝印名称
|
指示灯颜色
|
功能说明
|
备注
|
|
RUN
|
绿指示灯
|
EAU01 运行指示灯
|
常亮表示 EAU01 正在运行中
|
|
NORMAL
|
绿指示灯
|
1 路工作指示灯
|
亮：1 路工作正常
灭：1 路工作异常/1 路备用
|
|
EMERGENCY
|
绿指示灯
|
2 路工作指示灯
|
亮：2 路工作正常
灭：2 路工作异常/1 路备用
|
|
ALARM
|
红指示灯
|
告警指示灯
|
告警指示灯亮表示有告警产生
|
环境要求
1．工作温度：－10℃～65℃
2．储存温度：－25℃～65℃
3．相对湿度：≤90％（40±2℃）
4．供电电源输入范围：80Vdc～320Vdc 或 80Vac～295Vac（额定电压范围：180Vdc～250Vdc/180Vac～250Vac）
测量范围及精度
EAU01 配电模块可采集的模拟信号量见下表。
|
序号
|
信号
|
精度
|
测量范围
|
备注
|
|
1
|
交流电压
|
1%
|
5Vac～285Vac（相电压）
|
|
|
2
|
交流电流
|
2.5%
|
0A～5A
|
电源系统电流检测必须经过前级电流互感器，详见交流电流输入接线
|
|
3
|
有功功率
|
2.5%
|
/
|
功率输入范围由电压输入范围和电流输入范围决定，包括单相或三相
|
|
4
|
无功功率
|
2.5%
|
/
|
|
|
5
|
视在功率
|
2.5%
|
/
|
|
|
6
|
功率因数
|
/
|
0～1
|
/
|
|
7
|
频率
|
/
|
40Hz～60Hz
|
/
|
|
8
|
周期
|
/
|
16.6ms～25ms
|
/
|
|
注释：
1，精度定义条件为 20％～100％额定输入，－10℃～+55℃
2，模拟量测量温度系数±0.02%/℃
|
||||
表2 测量范围及精度
注意事项
1.EAU01 必须安装在机柜内部，只有前面板可以暴露在机柜外部供显示使用。
2.在安装维护过程中，将 EAU01主机从底座取下后，注意底座上仍然有电源输入，小心触电。
3.EAU01 包含多个交流电源或直流电源输入，在维修之前需断开所有电源。
4.对于电源输入保险的要求：
1）接入采集装置的两路电源输入线及两路三相交流输入采集线必须配置熔断器。若电源输入为直流，则各路正负端（P1＋/P1－、P2＋/P2－）都需要配置熔断器；输入熔断器推荐型号0477002.MXP（LITTELFUSE 公司生产）。若电源为交流输入，则 2 路的交流（P1＋、P2＋），两路三相交流输入采集线（NA、NB、NC、EA、EB、EC）都需要配置熔断器；推荐型号为 0216002.MXP（LITTELFUSE 公司生产）。
2）电源母线输入的正负极都要配置上述保险，另外为了达到足够的安全，要求所选择的保险在熔断情况下，熔断点之间的距离必须大于 3.0mm；如果在电源输入端配有机械断路器，则对保险的熔断距离不做要求。
5.人体产生的静电会损坏 EAU01中电路板上的 IC等静电敏感元器件。在接触设备前，为防止人体静电损坏敏感元器件，必须佩戴防静电护腕，并将防静电护腕的另一端良好接地。
6.禁止将 EAU01安装在系统上运输。EAU01 必须单独包装运输，系统现场安装完成后，再将 EAU01 安装到系统上。
