艾默生ER22010TE&ER11020TE充电模块
编辑：本站原创 发布日期：2021-01-18
1. ER22010TE&ER11020TE简介
ER22010TE和ER11020TE工业充电模块为（Vertiv）艾默生公司采用当代先进的电源技术和工艺，专门为具有恶劣的物理环境（多尘、多带电粒子、多腐蚀气体、潮湿等）和电气环境(谐波、削波、畸变、浪涌等)的工业场所中的直流供电系统所设计的，诸如石化、钢铁、冶金、轨道交通、码头、隧道、建材水泥等行业。
ER22010TE和ER11020TE满足最新GB/T 19826-2014要求，此外，安规和EMC满足CE认证，尤其适合对可靠性有高要求的工业场合。
2. ER22010TE&ER11020TE产品特点
按照ANSI/EIA-364-65A:1997 IIIA Class标准，通过了对应的G3测试；
超宽输出电压范围，完美兼容免维电池和开口电池；
采用浸三防漆工艺，保证PCB板在恶劣环境中依旧有极高的可靠性；
采用承受恶劣环境能力更强、性能更为稳定可靠的元器件；
可在-40～+50℃范围内不降额工作，特别适用于环境温度极端的场所；
平均无故障时间>400,000h；
安规和EMC满足CE认证；
3. ER22010TE&ER11020TE产品规格参数
|
输出参数
|
ER22010TE
|
ER11020TE
|
|
输出电压
|
||
|
标称
|
220Vdc
|
110Vdc
|
|
额定
|
234Vdc
|
117Vdc
|
|
最大
|
320Vdc
|
160Vdc
|
|
最小
|
176Vdc
|
64Vdc
|
|
输出电流
|
||
|
额定
|
10A
|
10A
|
|
最大
|
11A
|
22A
|
|
输出功率
|
最大2860W
|
|
|
效率
|
Up to 92.5%
|
|
|
稳压精度
|
≤ ±0.3%
|
|
|
稳流精度
|
≤ ±0.8%
|
|
|
输出限流点
|
1%～110%额定电流
|
|
|
软启动时间
|
3～8秒
|
|
|
纹波系数
|
≤ 0.2% (峰值)
|
|
|
均流系数
|
≤ ±3%（50%～100%额定负载）
|
|
|
噪音
|
≤ 52dB
|
|
|
输入参数
|
||
|
输入电压
|
||
|
额定
|
380Vac
|
|
|
最大
|
475Vac
|
|
|
最小
|
323 Vac
|
|
|
相数
|
3相(3W+PE)
|
|
|
功率因数
|
≥ 0.94
|
|
|
谐波电流
|
谐波电流≤ 30%
|
|
|
环境要求
|
||
|
满载工作温度
|
-40℃～50℃
|
|
|
最低启动温度
|
-40℃
|
|
|
最高工作温度
|
65℃
|
|
|
相对湿度
|
≤ 95%
|
|
|
额定大气压、海拔
|
80 kPa～106 kPa（海拔：0～2000m），最高海拔可达4000m
|
|
|
运输和存储温度
|
-40℃～+70℃
|
|
|
运输和存储湿度
|
≤ 95%
|
|
|
安规
|
|
|
|
满足标准
|
EN 60950-1(CE marked)
|
|
|
防护等级
|
IP20
|
|
|
EMC
|
|
|
|
发射
|
EN 61000-6-4:2007 (CE& RE CLASS A)
|
|
|
抗扰度
|
EN 61000-6-2:2005
|
|
|
可靠性
|
||
|
MTBF
|
400,000小时（Bellcore TR332, 25℃）
|
|
|
RoHs
|
R5
|
|
|
功能
|
||
|
输入保护
|
||
|
过压
|
保护后无输出、可自恢复
|
|
|
欠压
|
保护后无输出、可自恢复
|
|
|
过流
|
内置熔断器保护
|
|
|
缺相或相间不平衡
|
输出一半功率
|
|
|
输出保护
|
||
|
过压
|
可通过硬件或软件进行过压保护，保护后无输出，需
手动恢复。
硬件过压保护点高于324V或164V。
软件过压保护点可设
|
|
|
欠压
|
可通过软件进行欠压告警，告警后有输出，可自恢复
|
|
|
热插拔
|
具有该功能
|
|
|
短路回缩
|
110%额定电流、可自恢复
|
|
|
过温保护
|
保护后无输出、可自恢复
|
|
|
散热
|
强迫风冷
|
|
|
风扇控制
|
环境温度和输出电流联合控制风扇转速
|
|
|
通讯接口
|
CAN口
|
|
|
机械参数
|
||
|
宽
|
88mm
|
|
|
高
|
176mm
|
|
|
深
|
315mm
|
|
|
重量
|
≤ 6kg
|
|

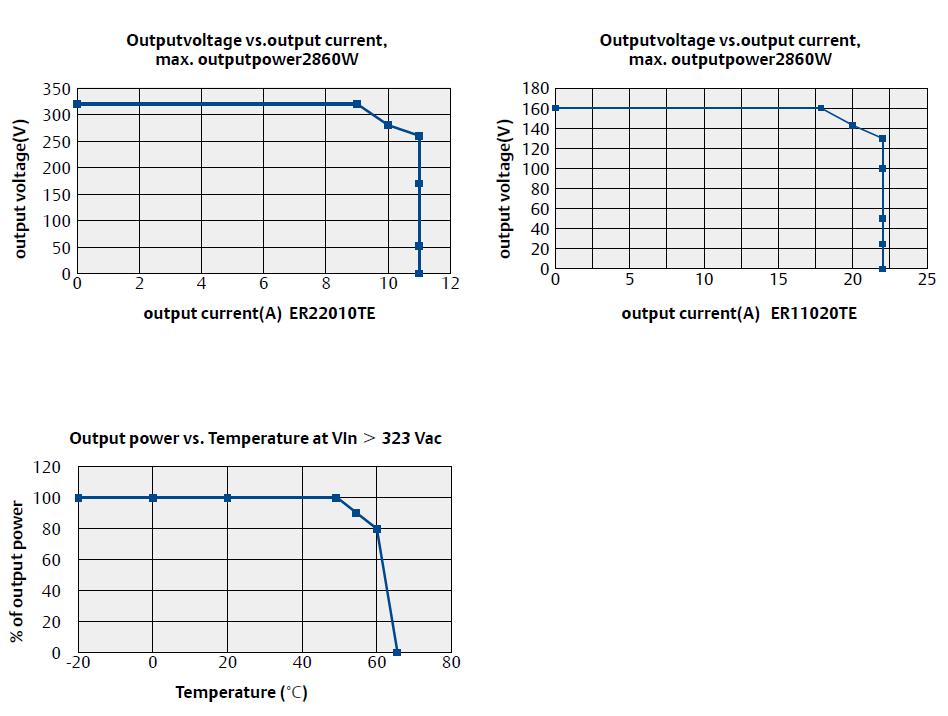

4. ER22010TE&ER11020TE特性曲线
