HD22020-3、HD11040-3充电模块
编辑：本站原创 发布日期：2014-05-02
HD22020-3充电模块是电力电源主要的配置模块，广泛应用于火电厂、水电站、和高等级变电站直流电源中。本产品为HD22020-2充电模块的优化产品，其各项性能指标优于HD22020-2充电模块。
HD22020-3充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。同时模块的效率得到提高，体积和重量大大降低。
性能参数
1．环境要求
HD22020-3、HD11040-3充电模块环境要求见下表。
表1 HD22020-3、HD11040-3充电模块环境要求
|
项目
|
指标
|
|
工作温度
|
－10℃～40℃
|
|
储存温度
|
－25℃～55℃
|
|
相对湿度
|
≤95％
|
|
大气压力
|
70～106kPa
|
|
冷却方式
|
自然冷、风冷结合
|
2．输入特性
HD22020-3、HD11040-3充电模块输入特性见下表。
表2 HD22020-3、HD11040-3充电模块输入特性
|
项目
|
指标
|
|
输入电压
|
323V～475V（三相三线制）
|
|
输入电流
|
≤15A
|
|
交流输入频率
|
45～65Hz
|
|
效率
|
≥93％
|
3．输出特性
HD22020-3、HD11040-3充电模块输出特性见下表。
表3 HD22020-3、HD11040-3电模块输出特性
|
项目
|
HD22020-3
|
HD11040-3
|
|
输出电压范围
|
176V～286V
|
88V～143V
|
|
额定输出电流
|
20A
|
404A
|
|
最大输出电流
|
20.5A（输出电压260V）
|
42A（输出电压130V）
|
|
电压上升时间
|
3～8秒（软启动时间）
|
|
|
输出恒流范围
|
10％～100％
|
|
|
稳流精度
|
≤±0.5％（20％限流测试）
|
|
|
负载电压纹波系数
|
≤0.1％
|
|
|
稳压精度
|
≤±0.5％
|
|
|
温度系数（1/℃）
|
≤0.2‰
|
|
4．机械参数
模块外形尺寸（长×宽×高）：466mm×139mm×288mm
模块重量：＜15kg
5．音响噪音：＜55dB
6．绝缘电阻与绝缘强度
1）绝缘电阻
输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ（试验电压500Vdc）。
2）绝缘强度
输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象。
7．告警和保护特性
HD22020-3、HD11040-3充电模块告警及保护特性见下表。
表4 HD22020-3、HD11040-3充电模块告警及保护特性
|
项目
|
HD22020-3
|
HD11040-3
|
备注
|
|
输出短路回缩
|
回缩电流≤40％额定电流，可自恢复
|
|
|
|
输出过压保护
|
293±6Vdc ，不可恢复，需要重新上电启机
|
148±4Vdc
|
保护后无DC输出
|
|
输出欠压告警
|
198±1Vdc 可恢复
|
99±1Vdc
|
保护后有DC输出
|
|
输入过压保护点
|
485±10Vac 可恢复，恢复点460 ±15Vac
|
|
保护后无DC输出
|
|
输入欠压保护点
|
313±10Vac 可恢复，恢复点335 ±10Vac
|
|
保护后无DC输出
|
|
缺相保护
|
20A/260V，限功率输出
|
40A/130V
|
输出限功率5720w
|
|
过温保护
|
过温保护点：80℃，恢复点60℃
|
|
精度：±5℃
|
|
风扇温度控制
|
采用温度和电流联合控制风扇转动的方式
|
|
|
8．安规及EMC的标准等级
符合CCC安全标准，EMC满足表2-28标准等级。
表5 安规及EMC的标准等级
|
序号
|
项目
|
标准
|
标准等级
|
|
1
|
静电放电抗扰性要求
|
GB/T 17626.2-1998 表2
|
Level 3 判据B
|
|
2
|
振荡波抗扰性要求
|
GB/T 17626.12-1998 表2
|
Level 3 判据B
|
|
3
|
传导辐射干扰
|
EN 55022
|
Class A
|
|
4
|
快速瞬变电脉冲群抗扰性要求
|
GB/T17626.4-1998
|
Level 3判据B
|
|
5
|
浪涌抗扰性要求
|
GB/T17626.5-1998
|
Level 3判据B
|
|
6
|
由射频场感应引起的传导骚扰抗扰性要求
|
GB/T17626.5-1998
|
Level 3判据B
|
|
7
|
工频磁场抗扰性要求
|
GB/T17626.8-1998
|
Level 4判据B
|
|
8
|
阻尼振荡磁场抗扰度
|
GB/T17626.10-1998
|
Level 4判据B
|
|
9
|
射频电磁场辐射抗扰度
|
GB/T17626.3-1998
|
Level 3判据B
|
|
10
|
电压暂降、短时中断和电压渐变抗扰性要求
|
IEC61000-4-11
|
95％ 0.5 Period 判据B
|
|
＞30％ 25 Period 判据B
|
|||
|
＞90％ 250 Period 判据B
|
9．MBTF＞300，000小时
10. 安装尺寸

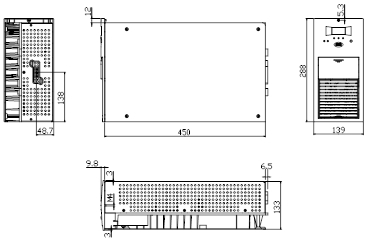

HD22020-3、HD11040-3充电模块安装尺寸见下图。
图1 充电模块安装尺寸（单位：mm）
主要功能：
1．保护功能
1）输入过/欠压保护
模块具有输入过/欠压保护功能。当输入电压小于欠压设定值或大于过压设定值后，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到正常范围后，模块自动恢复工作。
2）输出过压保护/欠压告警
模块具有输出过压保护欠压告警功能。当输出电压大于过压设定值后，模块保护，无直流输出，告警指示灯（红色）亮。模块不能自动恢复，必须将模块断电后重新上电。
当输出电压小于欠压设定值后，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。
3）短路回缩
模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。
4）缺相保护
模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出5A电流。
5）过温保护
模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。
6）原边过流保护
异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
2．其它功能
1）风扇温度控制
模块采用温度和电流联合控制风扇转动的方式。风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进行风扇调速控制。
2）故障显示
模块故障时，相关的告警信息以故障代码的形式在LED上实时的闪烁显示。按下显示切换按钮后LED回到电压显示。
3）通信功能
模块可以RS485方式与上位机通信。将模块输出电压和电流、模块保护和告警信息发送给上位机，接受并执行上位机下发的控制命令。
