壁挂式电源系统

编辑:本站原创    发布日期:2014-03-16

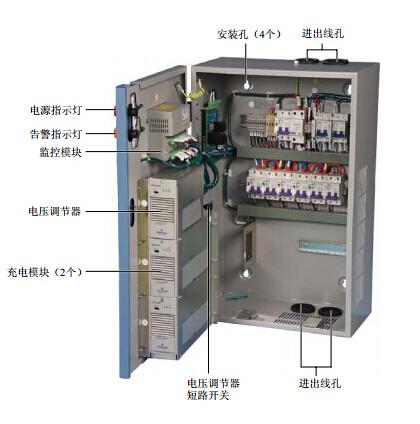

EDCS-220/10H和EDCS-110/20H电力操作电源系统(简称壁挂式直流屏)为壁挂式系统。系统配置监控模块、充电模块(ER22005/S, ER11010/S)、电压调节器(ER22002/M)等部件,同时可以选配外置绝缘监测继电器、电池巡检仪等设备。EDCS-220/10H对应220V输出电压,EDCS-110/20H对应110V输出电压。

电源系统在两路交流输入电源中自动选择一路给充电模块供电。充电模块将交流变换成直流后一方面对蓄电池组充电,另一方面给合闸负荷供电,同时再经过电压调节器调压后向控制负荷供电。监控模块监测电源系统中各种模拟量和数据量,向远端监控系统上报电源系统各种运行数据,也可以通过其后部的干接点输出电源系统故障信息。

广深电气壁挂式直流屏系统主要特点如下:
采用开关电源特有的模块化设计,冗余热备份。
超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。
充电模块可带电插拔,在线维护,方便快捷。
充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。
硬件低差自主均流技术,模块间输出电流不平衡度典型值为±3%。
充电模块通过 CE 安规和电磁兼容认证,可靠、安全。
开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数。配合电池巡检仪使用更加方便监测蓄电池组及其各单体电池的故障状态。
内置绝缘监测继电器,也可以外置绝缘继电器或者绝缘监测仪,灵活方便且实时监测直流母线绝缘状。
