分屏柜直流电源系统

编辑:本站原创    发布日期:2014-03-16



广深电气生产的智能高频开关电力操作电源系统(简称直流屏)采用艾默生直流屏核心部件和工艺图纸组屏成套,由交流输入配电部分、整流部分、直流输出部分、监控部分等组成。主要应用在发电厂、水电站以及各类变电站、开闭所和用户变中。该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电源。其主要特点如下:

l   采用开关电源特有的模块化设计,冗余热备份。

l   超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。

l   充电模块可带电插拔,在线维护,方便快捷。

l   充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。

l   硬件低差自主均流技术,模块间输出电流不平衡度典型值±3%。

l   充电模块通过CE安规和电磁兼容认证,可靠、安全。

l   开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。

l   蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数。

分屏柜直流屏系统可以安装10个HD22010-3或ER22010/T充电模块,同时还可以安装HD22020-3、HD11020-3、HD11040-3、ER11020/T、HD22005-3A等模块。监控单元一般选用EMU10、PSM-E11或PSM-E20。超过150AH以上的直流屏一般采用分屏柜系统。

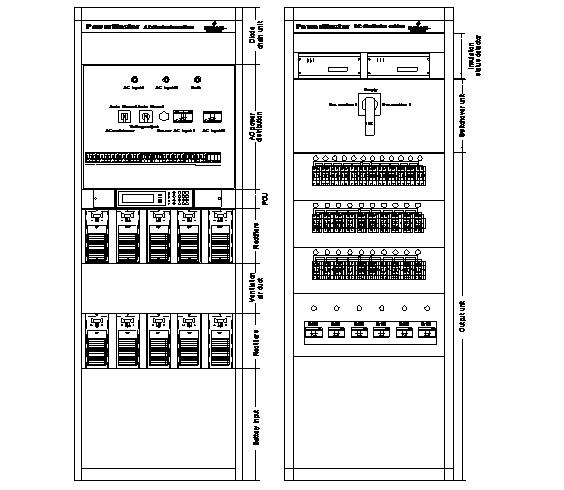

             分屏柜直流屏系统结构图

直流屏系统工作原理

在系统各组成部分中,交流输入配电部分主要由交流配电单元组成;整流部分由充电模块和隔离二极管组成;直流输出馈电部分由降压硅链、绝缘监测、合闸分路和控制分路组成,监控部分由监控模块和配电监控组成。原理图如图A所示。



                      图A:广深电气电力操作电源系统原理框图



系统交流输入正常时,两路交流输入经交流切换控制电路选择其中一路输入,并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为220V或110V的直流,经隔离二极管隔离后并联输出,一方面给电池充电,另一方面通过合闸分路和控制分路给负载提供正常的直流电源。

交流输入停电或异常时,充电模块停止工作,由电池通过合闸分路和控制分路给负载供电。交流输入恢复正常以后,充电模块对电池充电。系统能量流如图B所示。





                                          图B:系统能量流动图

监控部分采用集散方式对系统进行监测和控制。充电柜、馈电柜的运行参数和充电模块运行参数分别由配电监控电路和充电模块内部的监控电路采集处理,然后通过串行通讯口把处理后的信息上报给监控模块,由监控模块统一处理后,显示在液晶屏上。
