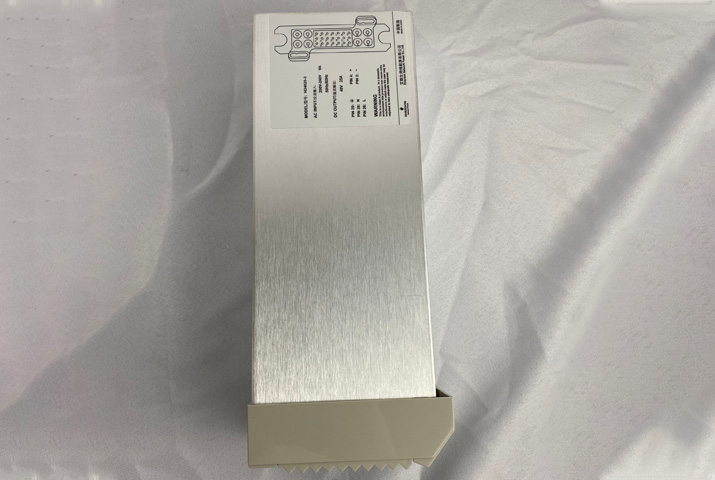

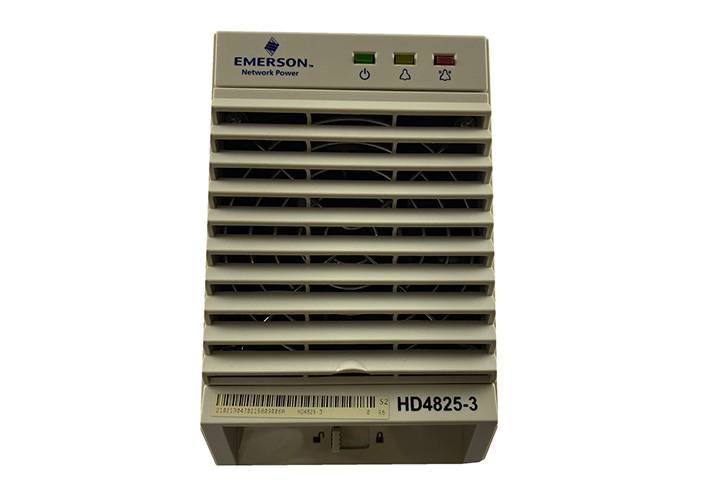

HD4825-3通信电源整流模块
HD4825-3通信电源整流模块主要技术参数
1．环境条件：
工作温度：-5～45℃
储存温度：-40～70℃
相对湿度：≤90%RH
海拔高度：≤3000m
2．输入特性：
输入(相)电压：在170～180V之间存在一个“转换点”，当处于“转换点”～290V范围时可输出58V/30A，处于90～“转换点”范围时可输出58V/15A
输入电网频率：45～65Hz
开机启动冲击电流：≤15A
不工作承受静态电压：380VAC，长期承受
3．输出特性：
输出直流电压：42～58V（通过监控模块进行连续调整）
输出直流电流：0～30A（可输出33A）
稳压精度 ≤±0.6％
负载调整率 ≤±0.5％
电压调整率 ≤±0.1％
4．输出限流特性：
无级限流，在0～110%额定电流值之间连续可调。
5．功率因数： ≥0.99
6．效率： ≥91%
7．均流不平衡度： ≤±3%
8．温度系数（1/℃）： ≤±0.02%
9．动态响应
动态响应：50%--25%--50%或50%--75%--50%负载变化时，响应时间≤200μs，超调量≤0.5%。
软启动时间：3～8s
开关机过冲幅度：峰值不超过直流输出整定值的±10%
10．杂音指标
峰--峰值杂音电压：≤200mV（0～20MHz）
衡重杂音电压： ≤2mV
HD4825-3通信电源整流模块具有以下特点
整流模块采用有源功率因数补偿技术，功率因数值达0.99。
交流输入电压正常工作范围宽至90V～290V，当电压低至170V～180V 某点时，整流模块转为限功率输出，回差小于10V。
整流模块采用软开关技术，效率高达90%以上。
完善的电池管理。有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
历史告警记录可达100 条；电池测试数据记录可达10 组。
整流模块采用无损伤热插拔技术，即插即用，更换时间小于1 分钟。
网络化设计，提供多种通信接口（如：RS232、MODEM、干接点），组网灵活，可实现远程监控，无人值守。
完善的交、直流侧防雷设计。
完备的故障保护、故障告警功能。
安全可靠。系统设计符合安全标准EN60950和GB4943
