PMU-S51触摸屏监控模块主要参数与特性

编辑:本站原创    发布日期:2023-04-24

PMU-S51触摸屏监控模块主要参数与特性

英可瑞PMU-S51触摸屏监控模块采用Intel八位单片机,使用320×240点阵液晶作为显示窗口,全汉化显示,人机界面友好。采用先进的四线电阻式触摸网板,取代传统的按键开关,具有寿命长、可靠性高等优点。监控模块负责收集处理系统的所有数据,判断定位系统故障,并自动完成电池管理。监控模块可通过RS232和RS485通信口与远程监控系统完成“四遥”功能。

PMU-S51直流屏监控模块主要性能参数:
● 工作电源:85V~320VDC,176V~264VAC
● 最大功耗:≤10W
● 工作温度:-5℃~40℃
● 海拔高度:≤2500m
● 内部通信端口:RS485
● 后台通信端口:RS485和RS232
● 电池管理:自动均浮充转换
                     充电限流
                     定时均充
                     温度补偿
● 控制功能:高频整流模块开、关机
                     高频整流模块限流调节
                     高频整流模块电压调节
                     电池均/浮充转换
● 告警功能:输出一个告警干结点
                     蜂鸣器声音告警
● 绝缘强度:通信端口对大地耐压500VAC/1Min
                     电源端口对大地耐压2500VAC/1Min
                     电源端口与通信端口耐压2500VAC/1Min

直流屏PMU-S51触摸屏监控模块的性能特点:
● 符合高等级的抗扰度国际标准,工作稳定可靠
● 设置数据密码保护,保证设备维护、操作权限
● 大屏幕液晶中文显示,界面友好,易操作
● 监控可同时管理两组电池,并可监测两段母线数据
● 提供RS232、RS485硬件接口,可方便接入远程监控系统
● 支持CDT、MODBUS、IEC103等多种规约,易于接入远程监控系统
● 可存款100条历史故障数据、24条充电记录

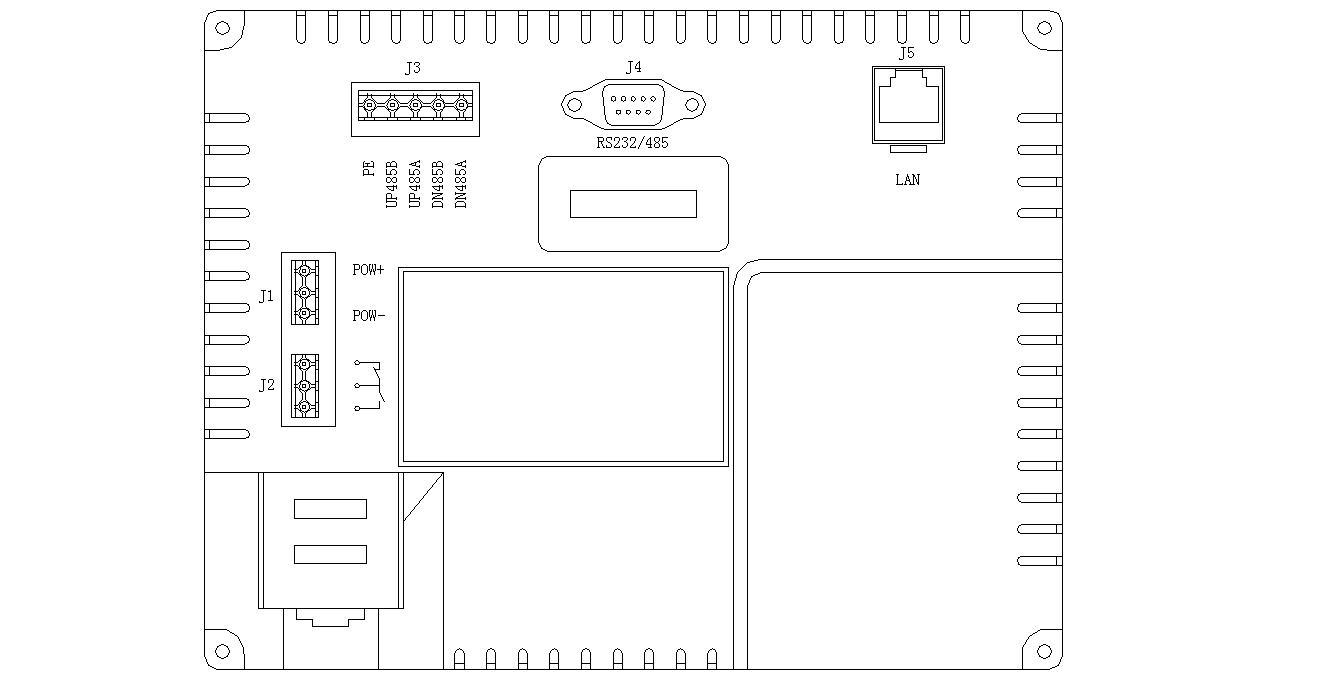

PMU-S51直流屏监控模块接口如图1所示:

直流屏PMU-S51触摸屏监控模块

图1监控模块接口

直流屏监控模块接线定义如表1所示:

表1监控模块接线定义

序号
项目
管脚
管脚定义
备   注
1
J1
1
输入电压正 工作电压输入,可以是交流也可以为直流电输入
2
3
输入电压负
2
J2
1
NC 监控报警输出结点,有报警时动作。
2
COM
3
NO
3
J3
1
DN485A 系统内部485通讯口
2
DN485B
3
UP485A 后台485通讯口
4
UP485B
5
PE 监控接地点,此点一定要保证可靠接入大地!
4
J4
2
RXD 后台RS232接口
3
TXD
5
GND
5
J5

  预留接口
