PMU-I20绝缘闪光继电器

编辑:本站原创    发布日期:2023-03-22

 1、绝缘闪光继电器结构尺寸图


图1 PMU-I20绝缘闪光继电器外形图(单位:mm)

图2 PMU-I20绝缘闪光继电器顶视图

2、绝缘闪光继电器基本功能
绝缘闪光继电器采用精密测量电路,负责测量正负母线对地绝缘电阻,当有监测到母线绝缘不良时,产生告警;绝缘闪光继电器内部还集成有闪光继电器,对系统提供闪光信号:
◆可监测控母正、负母线的绝缘差值下降情况
◆绝缘电阻测量准确,测量结果不随母线正负电压变化而变化
◆绝缘告警阻值可设
◆适用于110V、220V两种系统
◆闪光信号精确、稳定
◆安装灵活方便:可采用螺钉孔固定或导轨固定

3、绝缘闪光继电器参数特性
绝缘闪光继电器性能参数
● 供电电源:99V~242V(DC)
● 额定功耗:≤10W
● 工作温度:0℃~40℃
● 存储温度:-25℃~55℃
● 海拔高度:≤2000m
● 绝缘电阻测量精度:≤20%(额定工作电压范围内)
● 闪光信号启动电流:≤5mA
● 闪光信号频率:60±3Hz

4、绝缘闪光继电器接口
绝缘闪光继电器接线定义如下所示:

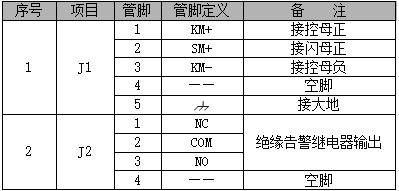

表1 PMU-I20绝缘闪光继电器接线定义

注意:
所有接线截面积不要小于1.0mm2.

5、绝缘闪光继电器使用说明
SW1是一个4位拔码开关,用于设置绝缘告警阻值,其定义如表所示:
表2拔码开关设置
当任一母线对地绝缘电阻小于设置值时,PMU-I20面板上相应告警指示灯点亮,同时告警继电器动作,提醒工作人员母线绝缘异常。

注意:
PMU-I20不能监测母线绝缘等值下降。

6、绝缘闪光继电器安装方式
两种安装方式:
(1)采用底板四周的4个固定孔安装;
(2)利用中部的卡槽安装。

更多直流屏部件产品动态,敬请关注西安广深电气有限公司。
