K1B10直流屏充电模块使用原理及技术参数说明

编辑:本站原创    发布日期:2023-03-20

K1B10直流屏整流模块产品概述

K1B10整流模块的设计型美观大方整流模块的设计充分考虑了安装、使用及维护因素。可实现带电插拔,能独立运行及操作。

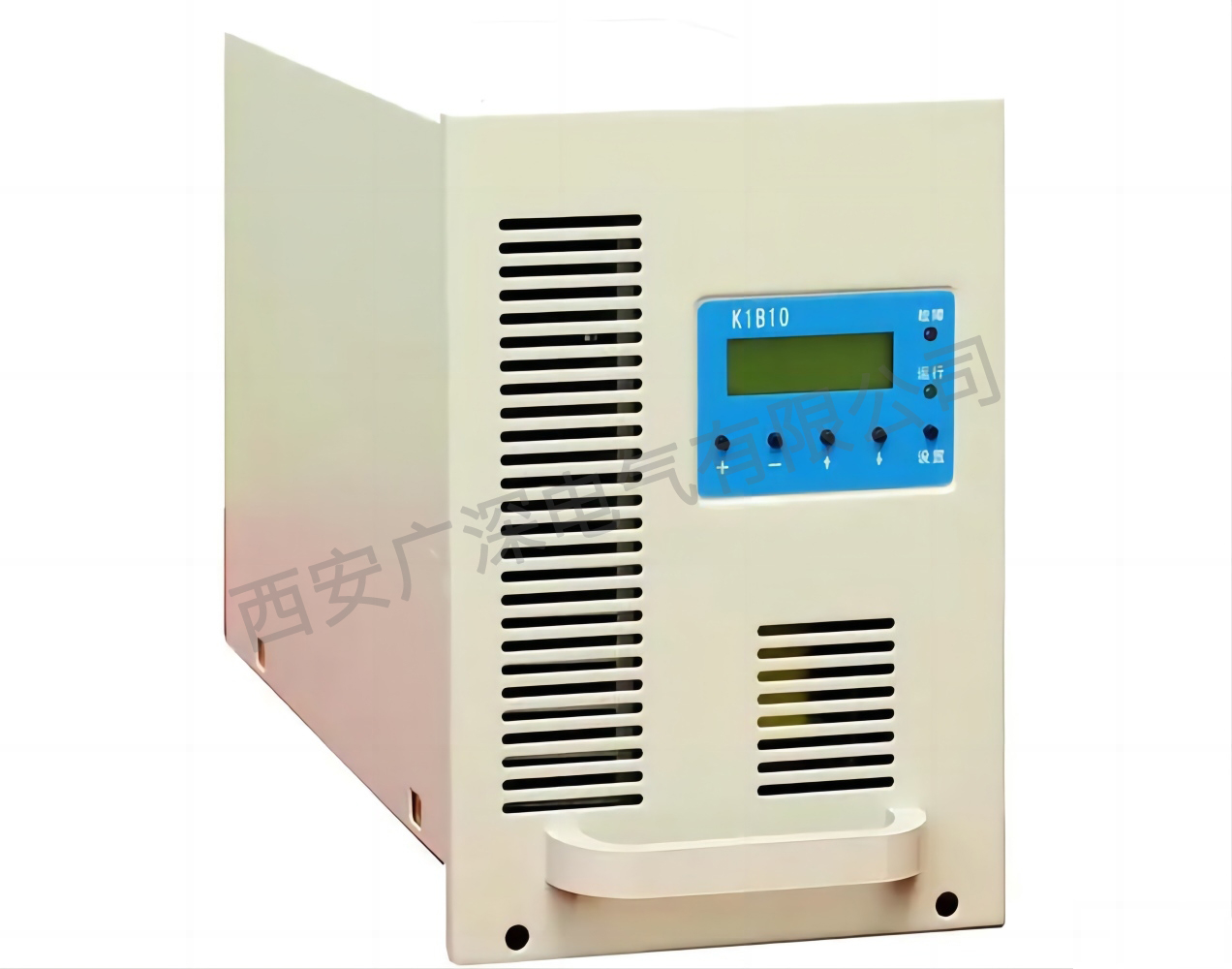

K1B10整流模块

K1B10直流屏充电整流模块的原理
框图如下图所示:
K1B10整流模块原理
▶ 三相交流输入首先经防雷处理和 EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰,保证模块后级电路的安全。
▶ 三相交流经整流和无源 PFC后转换成高压直流电,经全桥PWM电路后转换为高频交流,再经高频变压器隔离降压后整流输出。
▶ 模块控制部分负责PWM信号产生及控制,保证输出稳定,同时对模块各部分进行保护。提供“四遥”接口。
▶ 模块采用无源 PFC技术,功率因数达到0.9以上;采用高频软开关技术,模块转换效率大大提高,最高可达94%。
▶ 模块监控采集电源工作参数并显示后上传给主监控,接受主监控指令对电源进行控制,通过显示、按键校准模块参数,设置模块运行状态。

K1B10充电模块技术参数
▶ 交流输入:
交流输入额定电压:380V,50HZ
电压变化范围:380V±15%
频率变化范围:50HZ±10%
▶ 直流输出
直流输出额定值:10A/220V
直流输出电压:180V-286V
输出限流范围:5%-105%×额定电流
稳压精度:≤0.5%
稳流精度:≤0.5%
纹波系数:≤0.1%
转换效率:≥94%(满负荷输出)
功率因数:≥0.95
动态响应:在20%负载跃变到80%负载时恢复时间≤200µS,超调≤±2%
▶ 环境应用条件
可闻噪声:≤55db
海拔高度:2000m 及以下
工作温度:-5℃~+45℃
相对湿度:5%~93%
存储温度:-30℃~+70℃
▶ 结构外型:
面板尺寸:220×160(mm)
箱体尺寸:198×152×310(mm)
电源模块重量:7.7KG
