 一、GXE 1kVA～3kVA 系列 UPS开机

UPS 开机前须检查以下内容：

◆ 检查并确认 UPS 主机的配电方式、各功率电缆及信号电缆连接正确无短路。

◆ 检查电池安装、接线连接及电池电压、正、负极性正确。

◆ 测量并确认市电输入电压、频率等正常。

市电模式开机

长延时机型闭合外置电池组输出直流空开，将 UPS 输入插头插入插座接通市电，LCD 屏点亮，在听到蜂鸣器两声“嘀――”确认音后，按开机/消音键 1s，听到蜂鸣器一声“嘀――”确认音后，释放该键，UPS 电源便会开启，逆变输出。

电池模式开机

无市电输入时，长延时机型需闭合外置电池组的输出空开，按开机/消音键，LCD 屏点亮后释放该键，此时 UPS 无输出；再次按开机/消音键 1s 听到蜂鸣器一声“嘀――”确认音后，释放该键，UPS 开机，逆变输出。

 二、UPS 关机

UPS 关机分为：在线模式关机、电池模式关机和旁路模式关机。

◆ 在线模式关机

按关机键（OFF）1s 听到蜂鸣器“嘀――”确认音后，释放该键，UPS 逆变器停止工作，转入旁路供电模式；此时再按关机键（OFF）10s 听到蜂鸣器“嘀――”确认音后，释放该键，UPS 关闭输出，进入待机模式。

在线模式下按关机键（OFF）10s 听到蜂鸣器“嘀――”确认音后释放该键，UPS 直接关闭输出进入待机模式。

◆ 电池模式关机

按关机键（OFF）1s 听到蜂鸣器“嘀――”确认音后，释放该键，UPS 关机，无输出，负载断电。

◆ 旁路模式关机

按关机键（OFF）10s 听到蜂鸣器“嘀――”确认音后，释放该键，UPS 关闭输出，进入待机模式，负载断电。

 三、UPS 工作模式

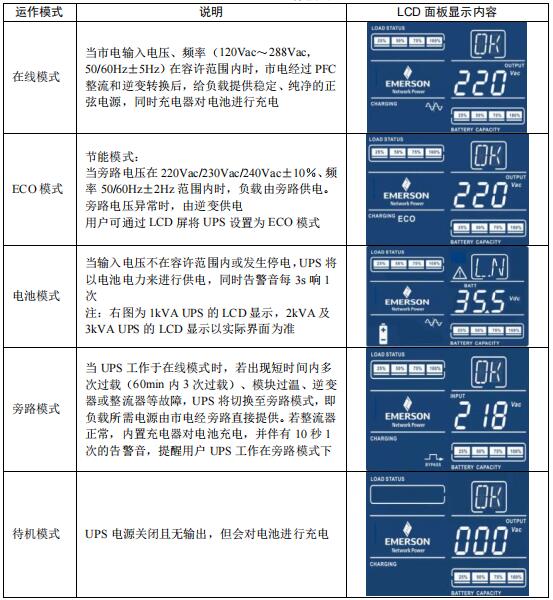

表1 UPS 工作模式

四、电池自检

电池自检包括：电池手动自检和电池周期自检。

1. 电池手动自检

UPS 运行于市电输入，在线模式下且无告警，市电输入电压大于 176Vac，输出负载量小于 90％，按住开机/消音键持续 4s，听到蜂鸣器“嘀――”一声确认音后释放该键，电池手动自检开始，电池指示灯亮；自检完成后，电池指示灯灭。如有电池故障（电池未接、电池连接故障），电池指示灯闪烁，蜂鸣器鸣叫，并立刻退出自检。

◆ 如果开启电池手动自检以后，电池自检失败，请检查电池连接，并让 UPS 再给电池充电 1小时，然后再次开启电池手动检测。

◆ 如果仍然电池自检失败，请拨打公司服务热心。

2. 电池周期自检

用户可通过 LCD 设置电池自检周期。电池自检周期分别为：0（禁止电池自检）、3（3 个月）、6（6 个月）、9（9 个月）、12（12 个月），默认设置：0（禁止电池自检）。

在市电输入，在线模式下，无故障告警，市电输入电压大于 176Vac，输出负载量大于 10％，小于 90％，且 1kVA UPS 电池电压大于 39Vdc，2/3kVA UPS 电池电压大于 78Vdc，如果设置的电池自检周期时间已到，便可执行电池周期自检。电池周期自检开始，电池指示灯亮；如果出现未接电池或电池连接故障时，故障指示灯亮，电池指示灯闪烁，蜂鸣器鸣叫。关于电池自检周期的设置操作，参见 3.3 LCD 设置。

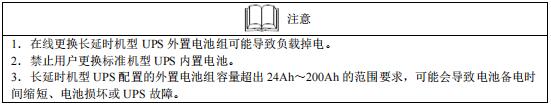

五、在线更换长延时机型外置电池组

1．GXE 1kVA～3kVA 长延时系列 UPS 支持最小 24Ah，最大 200Ah 的外置电池输入，用户首次运行长延时 UPS 时，须通过 LCD 屏将外置电池组 Ah 数设置为与实际所配的外置电池组 Ah 数相同或相近（外置电池组 Ah 数可设置为：24、38、48、65、76、100、130、200，默认 65Ah），否则可能会造成电池备电时间缩短、电池损坏甚至 UPS 故障。关于外置电池组 Ah 数的设置操作，参见 3.3 LCD 设置。

2．用户在线更换外置电池组，若更换的外置电池组与原外置电池组 Ah 数相同，可直接更换；若容量不同，须先通过 LCD 屏将外置电池组 Ah 数设置为与将要更换的外置电池组 Ah 数相同或相近，再进行外置电池组的更换。

 六、启用/停用 EPO 功能

当发生紧急情况时，闭合 REPO 开关（用户自备），UPS 关闭，输出掉电，以实现紧急关机的功能。REPO 接线如图 1 所示。

图1 REPO 连接

REPO 电缆连接步骤如下：

1．从 UPS 附件中取出 REPO 端子，将剥掉绝缘皮的铜芯电缆的两端分别插入 REPO 端子的接线孔中，用一字螺丝刀拧紧；

2．将铜芯电缆的另一端接入 REPO 开关；

3．将 REPO 端子接入 UPS 后面上的 EPO 插座；

当用户端的 REPO 开关闭合（将两根电缆短路），UPS 立即报警并关闭输出，UPS 不再自动返回正常工作状态；若要重新启动 UPS，必须清除 REPO 开关状态，将 UPS 输入断开后重新上电，并且手动开机。
