一、维谛GXE 1kVA～3kVA 系列 UPS电源 LCD 操作显示面板

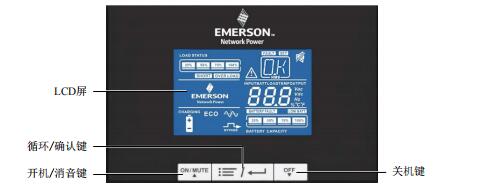

操作显示面板位于 UPS 的前面板，提供 3 个控制键和 LCD 屏，如图 1 和图 2 所示。

图1 操作显示面板

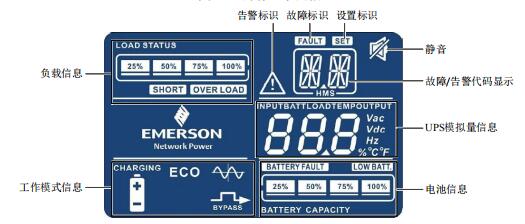

图2 LCD 屏

1．负载信息：负载量显示，用％表示，最小单位 25％；“SHORT”点亮表示 UPS 发生短路，“OVERLOAD”点亮表示 UPS 发生过载；

2．工作模式信息见表 1。

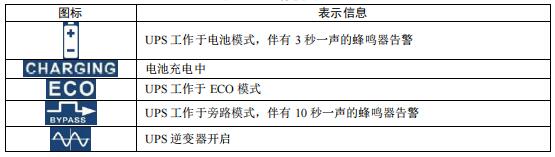

表1 工作模式

3．电池信息：电池容量显示，用％表示，最小单位 25％；“LOWBATT”点亮表示电池能量偏低，“BATTERY FAULT”点亮表示“电池无”故障；

4．UPS 模拟量信息：包括输入电压、频率、输出电压、频率、电池电压、负载量信息；

5．告警标识；告警标识点亮，表示 UPS 工作发生异常；

6．故障标识：“FAULT”点亮，表示 UPS 发生故障；

7．故障/告警代码显示：当 UPS 发生故障/告警时，显示故障/告警代码；

表2 故障/告警信息

8．设置模式信息：“SET”指示灯点亮表示 LCD 进入设置模式；

9．静音：告警音消音。

二、 操作按键

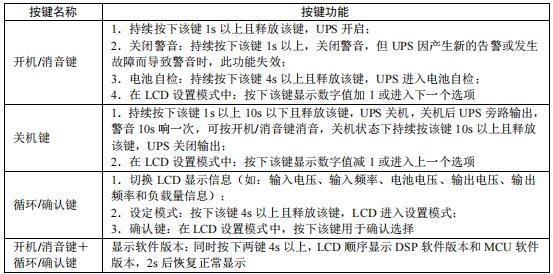

表3 按键

三、LCD 设置

此 UPS 系统有 2 个参数可供设定，如图 3 所示。

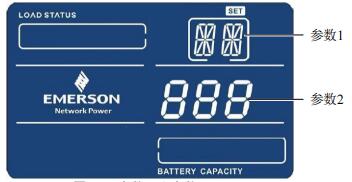

图3 参数 1 和参数 2

参数 1：程序选项编号。本系统含有 12 个默认的设定程序，请参见表 4。

参数 2：用来在各程序中设定选项和值。

开机/消音键：显示数字值加 1 或切换下一个选项；

关机键：显示数字值减 1 或切换上一个选项；

循环/确认键：切换参数 1 与参数 2 或确认选择的选项。

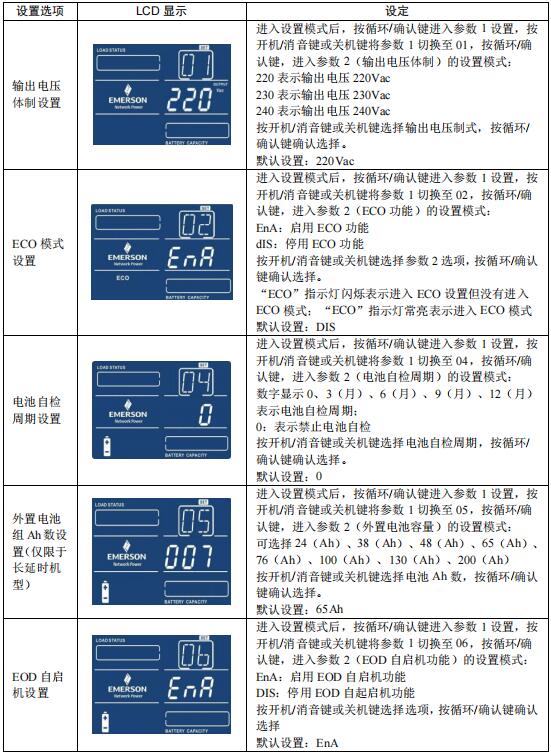

表4 参数设定
