GXE 1kVA～3kVA 系列 UPS产品说明（二）
编辑：本站原创 发布日期：2023-02-15
一、开箱检查
1．拆开 UPS 包装，目测机器外观，检查是否在运输中有碰撞损坏，电池是否有漏液；
2．如发现运输损坏现象，随机附件缺失或与清单不符，请立即联系经销商；
3．随机附件：1 张光盘（内含用户手册&USB 驱动&Sitemonitor 后台监控软件）、1 本安装调试手册、1 个 REPO 端子、2 个 OT 端子（长延时机型）、1 根 USB 通讯电缆、1 张保修单、1 个合格证。
二、安装准备
安装环境
◆ 通风良好，远离水源、热源和易燃易爆物品
◆ 避免阳光直射
◆ 避免安装在有粉尘、挥发性气体、腐蚀性物质和盐分过高的环境中
如有必要，应安装室内排气扇，以避免室温增高。在尘埃较多的环境中，应安装空气过滤网。
安装间距
UPS 由内部风扇提供强制风冷，冷风通过 UPS 前面板的通风孔进入 UPS 内部，并通过 UPS 后部的通风孔排出热风，请勿阻塞通风孔。
UPS 应与墙壁或相邻设备保持至少 200mm 的距离，以避免阻碍 UPS 的通风散热，造成 UPS 内部温度升高，影响 UPS 的使用寿命。
三、输入电缆及负载连接
1．选择一个墙壁插座或前级配电单元作为 UPS 的输入电源，依据国家或当地条例，插座或者前级配电单元必须接有空开或其它过流保护装置且可靠接地，前级配电空开额定容量：1kVA UPS推荐 10A，2kVA UPS 推荐 16A，3kVA UPS 推荐 25A。
2．连接负载，有两种方式：输出插座和输出端子排。
◆ 对于 1kVA UPS，将所有负载插头插入 UPS 后面板输出插座，如图 1 所示。
图1 输入电缆、负载连接图
◆ 对于 2/3kVA UPS，除了输出插座外，还提供了端子排输出方式，如图 2 所示
图2 2kVA 和 3kVA UPS 输出端子排
输出电流大于 10A 时，建议采用输出端子排为负载配电，配电步骤如下：
1）用十字螺丝刀将端子排盖板拆下，如图 3 所示。
图3 拆卸端子排盖板
2）采用 AWG14 或 2.1mm2的线缆进行配线。
3）配线完毕后，检查配线的线缆是否牢靠。
4）将端子排盖板装回箱体。
3．将 UPS 输入电缆插头插入插座，如图 1 所示。
四、长延时机型电池电缆连接
请依据 UPS 不同型号，使用正确电池组电压及容量。
表1 选择电池组
外置电池电缆连接程序非常重要，若未按程序进行，可能会有电击危险，所以请严格按照手册中的步骤进行。
1．外置电池组输出必须接有直流空开或其它过流保护装置，直流空开规格见表 2；
2．将外置电池组输出空开置于 OFF 关断状态；
3．制作电池电缆。
步骤如下：
1）按表 2 选择电池电缆导线规格并确定长度。

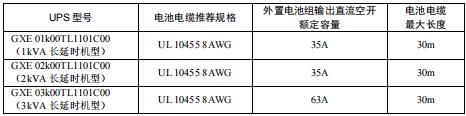

表2 电池电缆规格选择表
2）从 UPS 随机附件中取出 2 个 OT 端子，分别压接在 2 根电池电缆的一端，并对压接处裸露的金属作适当的绝缘处理。
3）断开外置电池组输出空开，将电池电缆的另一端（非 OT 端子一端）接入外置电池组输出直流空开，注意电池组正、负极性，如图 4 所示。
图4 电池电缆
4．拆下 UPS 后面板外置电池接口盖板，根据外置电池接口处标识的电池正、负极性正确连接电池电缆的 OT 端子，保证电池电缆可靠连接，并将接口盖板装回机箱，如图 5 所示。
图5 电池电缆安装图
5．检查外置电池组极性是否正确连接，闭合外置电池组的输出直流空开。
五、通讯电缆连接

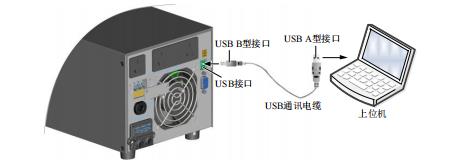

用附件中提供的 USB 通讯电缆连接 UPS 与监控设备，如图 6 所示。
图6 USB 通讯电缆连接
六、智能选配卡（选件）
本系列 UPS 无内置智能选配卡插槽，用户若需安装智能选配卡以获得更先进的通讯功能和更多的监控选项，可通过购买附件设备智能卡盒实现智能选配卡的安装。
