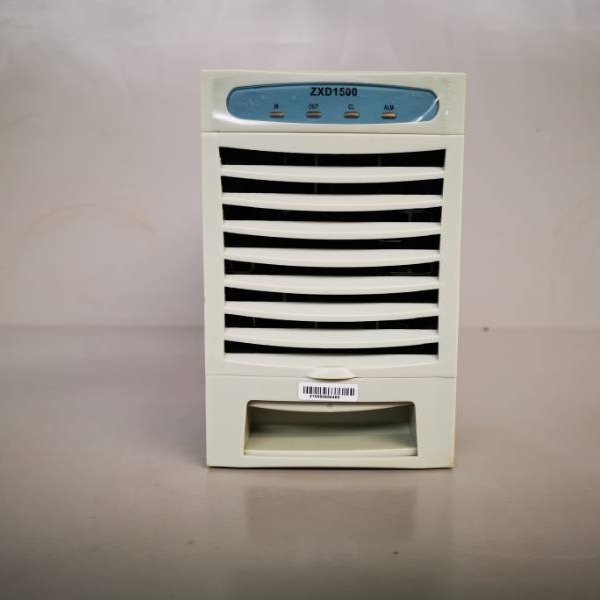

ZXD1500(V4.0)中兴通信电源模块

编辑:本站原创    发布日期:2023-02-08

 ZXD1500中兴开关整流器是中兴通讯公司自主开发的通信电源用开关整流器之一。它采用220V单相交流输入,额定直流输48V/30A。ZXD1500整流器可以方便地组成300A以下的小型供电系统。ZXD1500整流器一般组合到通信电源系统(如ZX合电源系统)中使用,也可单独使用。ZXD1500中兴开关整流器特点介绍采用有源功率因数校正技术,明显地减小对电网的污染。电磁兼容符合相关的国际标准。输入电压范围宽,更适用于电网电压波动较大的地区使用。较宽的工作温度范围,在-5℃~+45℃的温度范围内可以全额输出功率。紧凑型设计,功率密达540mW/cm3。具有热插拔功能。体积小,重量轻。

  输入方式单相三线制(L/N/PE)
  输入电压额定电压:220VAc,
  波动范围:80VAc~300VAc输入频率额定频率:50Hz,
  波动范围:45Hz~65Hz
  输入电流不大于10A(RMS)(交流输入电压为220Vac时)
  浪涌电流在额定输入条件下,启动冲击电流不大于额定工作状态输入电流峰值的150%(由EMI电容引考虑)
  效率≥90%
  输入功率因数≥0.99
  输出功率额定输出:1500W,max输出:1800W
  输出电压额定输出:48VDC稳压精度≤±0.6%
  电话衡重杂音≤0.5mV
  宽频杂音电压50mV(3.4kHz~150kHz)≤20mV(0.15MHz~30MHz)
  输出功率
  额定输出:1500W,max输出:1800W输出电压额定输出:48VDC稳压精度≤±0.6%电话衡重杂音≤0.5mV宽频杂音电压50mV(3.4kHz~150kHz)≤20mV(0.15MHz~30MHz)
  离散频率杂音电压≤5mV(3.4kHz~150kHz)≤3mV(150kHz~200kHz)≤2mV(200kHz~500kHz)≤1mV(0.5MHz~30MHz)
  峰-峰值杂音电压≤150mV(20MHz带宽)
  模块间均流能力大和小者相差1.5A以下(10%负载以上)
  绝缘强度输入对输出:3000VAC输入对机壳:1500VAC输出对机壳:500VAC
  漏电流小于1.5mA(220VAC输入)
  标准符合GB4943-1995的要求符合
  平均故障间隔时间MTBF≥100000小时
  冷却方式强迫风冷的冷却方式(整流器内部有直流风扇,风流量为42CFM)
  工作温度-5℃~+45℃
  存储温度-40℃~+70℃
  相对湿度10%~90%(无凝露)
  外形尺寸高×宽×深:134mm×87mm×290mm(不计一体化插座)
  执行标准YD/T731-2002通信用高频开关整流器
