PS48300/1800 维谛电力电源系统用户手册（上）
编辑：本站原创 发布日期：2022-06-01
PS48300/1800 艾默生通讯电源系统系统概述

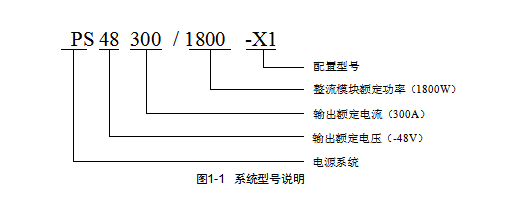

一、EMERSON通信电源型号说明
二、系统组成与配置
系统组成
VERTIV系统由交流配电单元、直流配电单元、整流模块及监控模块组成。交流配电单元位于机柜下部，直流配电单元位于机柜上部。整流模块型号为 R48-1800A，艾默生监控模块型号为 M500D。以 艾默生PS48300/1800-X1 系统为例，内部结构如图 1-2～图 1-5 所示。

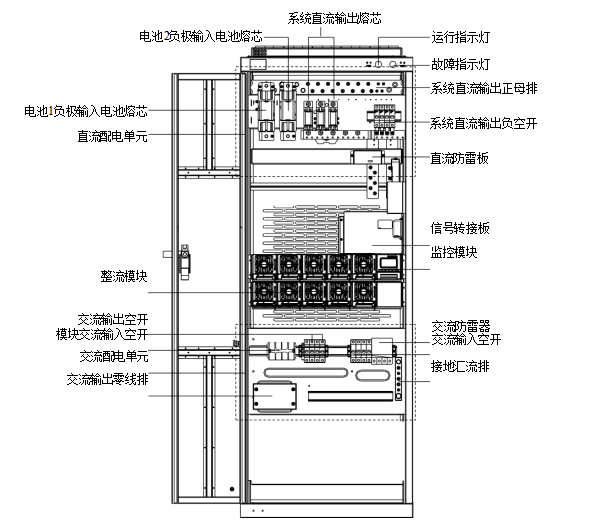

图1-2 PS48300/1800-X1 系统结构示意图

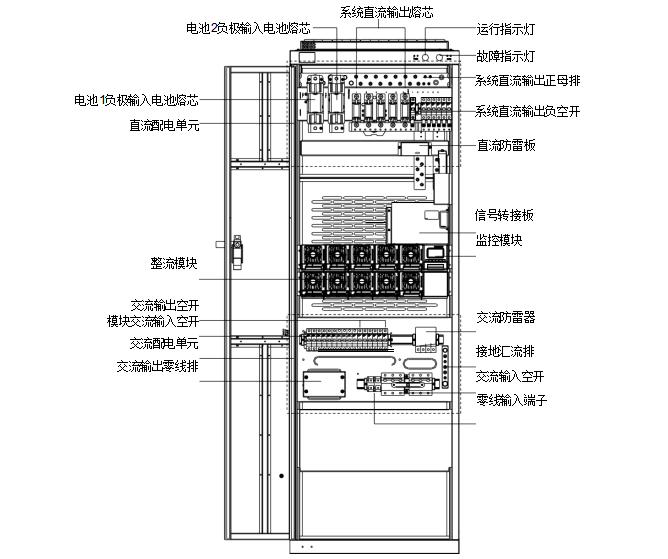

图1-3 PS48300/1800-X2 系统结构示意图
图1-4 PS48300/1800-X3 系统结构示意图
图1-5 PS48300/1800-X6 系统结构示意图
系统配置
PS48300/1800 艾默生通信电源系统有以下 4 种配置方式：
1.PS48300/1800-X1：双路交流输入、有用户交流输出，直流输出路数为 12 路，机柜高度 1.6m；
2.PS48300/1800-X3：双路交流输入、有用户交流输出，直流输出路数为 12 路，机柜高度 2.0m；
3.PS48300/1800-X2：单路交流输入、无用户交流输出，直流输出路数为 12 路，机柜高度 2.0m；
4.PS48300/1800-X6：单路交流输入、有用户交流输出，直流输出路数为 7 路，无整流模块输入空开，机柜高度 1.6m。电源系统的配置表见表 1-1。

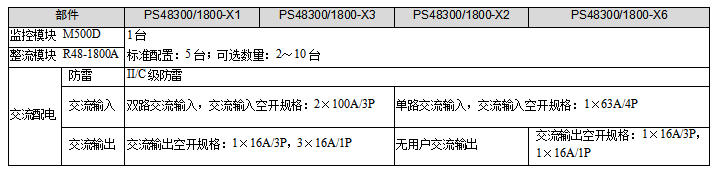

表1-1 PS48300/1800 系统配置表
三、艾默生48V电源主要特点
■ 整流模块采用有源功率因数补偿技术，功率因数值达 0.99。
■ 交流输入电压正常工作范围宽至 85～300V。
■ 整流模块采用全面软开关技术，额定效率高达 91％以上。
■ 整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足 CE、NEBS、YD/T983 等国内外标准要求。整流模块的传导和辐射均能达到 Class B 的要求。
■ 整流模块安规设计符合 UL，CE，NEBS 标准。
■ 模块功率密度高。
■ 整流模块采用无损伤热插拔技术，即插即用，更换时间小于 1min。
■ 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。
■ 完善的电池管理。有电池低电压保护功能和负载下电功能（选配），能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
■ 可记录 200 条历史告警记录；可记录 10 组电池测试数据。
■ 网络化设计，提供一路 RS232 接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。
■ 完善的交、直流侧防雷设计。
■ 完备的故障保护、故障告警功能。
