艾默生R48-3000E3通信电源模块功能和特点

编辑:艾默生通信电源模块,R48-3000E3,48v电源,24V电源    发布日期:2021-04-12

1.艾默生R48-3000E3热插拔
艾默生R48-3000E3整流模块采用热插拔技术。在一个带电的电源系统中,插入整流模块或拔出整流模块不会产生火花,也不会损坏端子。更换整流模块时间小于1分钟,冲击电流小于等于额定输入稳态峰值电流的1.5倍。
当模块插入系统时,不会引起系统输出电压的扰动。
2.R48-3000E3自主均流
整流模块采用的数字化自主均流技术,均流不平衡度小于3%。
3.输入限功率控制
整流模块采用的限功率控制方法,其输出功率根据输入电压和输出电压的变化而变化。当输入电压在176Vac~290Vac时(回差小于3V),整流模块可输出大功率(2900W);当输入电压在85Vac~176Vac时,模块正常工作,但是将进入限功率模式

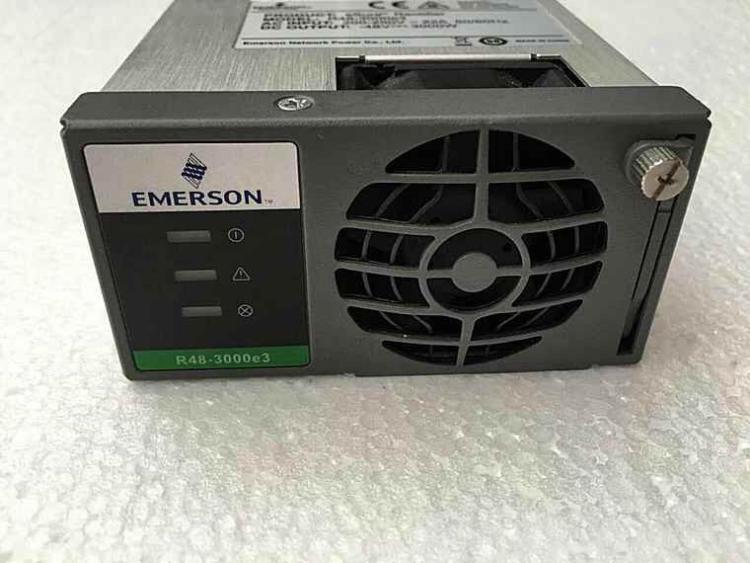

艾默生R48-3000E3电源模块

4.输出特性
当输出电压在48V和58V之间时,大输出功率为2900W。
当输出电压低于48V时,输出电流维持在60.5A。
当输出电压为58V时,大输出电流为50A。
当负载超过2900W时,整流模块将限流输出以便输出恒定功率。
5.温度限功率
45℃或以下环境温度时,整流模块可以满功率输出。
55℃环境温度,整流模块大输出功率为2320W(54V/43A)。
60℃环境温度,模块允许输出功率为1450W。
65℃环境温度,模块输出功率为0。
6.输出限流点调节
整流模块提供输出限流功能。通过外部监控模块,整流模块的限流点能在0~60A之间调节。
当输出电压在42~58.5V之间时,限流点调节精度不大于±1.5A。输出电压在42V以下时,限流点调节精度不大于±3A。
7.输出电压调节
通过外部监控模块,整流模块的输出电压可在42~58.5V之间调节,调节精度为±0.1V。
8.风扇控制
当整流模块输入电压在正常范围内时,风扇的转速随整流模块内部温度的升高而提高。当内部温度高于40℃时,风扇满转。交流输入过高或过低时,风扇停转。
9.输入过/欠压保护
当输入电压小于85Vac或者大于290Vac,黄色指示灯亮,整流模块将停止工作。保护事件发生时整流模块会上报监控模块,由监控模块进行告警处理。
10.输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护,硬件过压保护点为58.5V~60V之间,硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置,设置范围为56~59V,要求比输出电压高0.5V以上,出厂默认值为59V。
软件过压保护模式可以通过监控模块选择:
1)一次过压锁死模式
当整流模块发生软件过压,整流模块关机并保持,需要人工干预方可恢复。
2)二次过压锁死模式
整流模块软件保护后,关机5秒钟内重新开机,如果在设定时间内(默认为5分钟,可以通过监控模块设置)发生第二次过压,整流模块则关机并保持,需要人工干预方可开机。如果整流模块输出电流小于5A时,整流模块不关机。
人工干预方法:可以通过监控模块复位整流模块,也可以通过从电源系统上脱离整流模块来复位。
11.过温保护
在整流模块的进风口被堵住、环境温度过高或者风扇故障等原因导致其内部温度超过85℃时,其输出功率降至额定值的50%。当整流模块内部温度达到90℃时,其面板的黄色指示灯亮,整流模块将停止工作。
过温保护发生时,整流模块上报告警信号给监控模块进行相应处理。当整流模块内部的温度恢复正常后(回差大于10℃),整流模块将自动恢复工作,过温告警消失。
12.PFC过/欠压
当内部母线电压超过过/欠压保护点时,整流模块将停止工作,黄色指示灯亮。
13.通讯故障
整流模块发生通讯故障后,面板的黄色指示灯闪烁。故障信息将上报监控模块。为了保护蓄电池,当通讯故障发生后,整流模块的输出电压变为53.5V(默认值,可通过监控模块设置)。当通讯恢复正常后,整流模块自动恢复正常工作。
14.风扇故障保护
风扇发生故障后,整流模块将产生风扇故障告警,其面板上的红色指示灯闪烁,整流模块停止输出。故障消除后,可自动恢复正常工作。
15.艾默生R48-3000E3输出电流不平衡
当多个整流模块在电源系统中并联使用时,均流误差大的模块能自动识别,并点亮其面板上的黄色指示灯。故障事件发生后,整流模块上报告警信号给监控模块进行相应处理。
16.艾默生R48-3000E3监控功能
艾默生R48-3000E3整流模块内置有的数字信号处理器,它监测和控制整个模块的运行,并通过CAN总线与监控模块时实通讯。
