 TH230D10ZZ-3 (TH230D05ZZ-3)智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界先进的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、可靠性高等优点。TH230D10ZZ-3(TH230D05ZZ-3)配有标准RS-485接口，易于与自动化系统对接，适用于各类变电站、发电厂及水电站。

1.   TH230D10ZZ-3 (TH230D05ZZ-3)开关电源模块的特点

效率高，模块效率可达到95%~96%。重量轻，体积小。采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。模块内置直流输出隔离二极管，用户无需外设。模块具有RS-485接口，方便接入自动化系统进行通信。TH230D10ZZ-3 (TH230D05ZZ-3)模块为LED数码管显示，分别设置显示切换按钮、手动调压按钮、拨码开关，操作简单。输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5%，110V模块为160V±5%。输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍。 短路保护：采用回缩下垂限流方式，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。TH230D10ZZ-3 (TH230D05ZZ-3)模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。模块并联保护：模块内部有并联保护电路，故障时模块自动退出系统，不影响其它模块正常工作。过温保护：模块检测散热器温度超过85℃左右时自动关机保护，温度降低后模块自动启动。过流保护：过流保护可自动恢复。

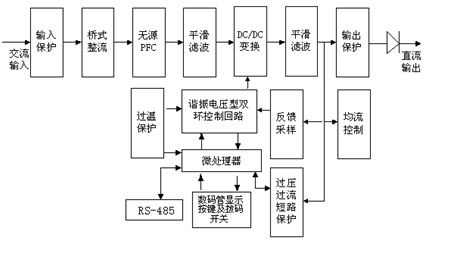

2.   TH230D10ZZ-3 (TH230D05ZZ-3)模块的工作原理如图1-1所示

图1-1 TH230D10ZZ-3 (TH230D05ZZ-3)模块的工作原理

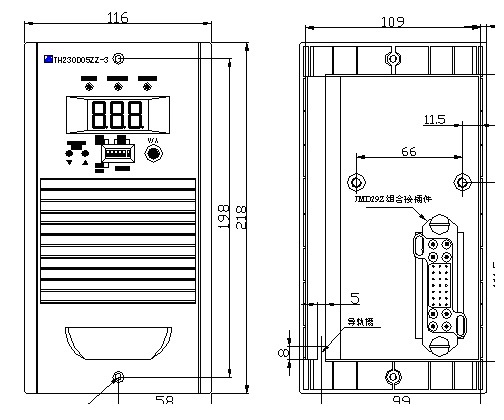

3.   TH230D10ZZ-3 (TH230D05ZZ-3)模块的外观及外形尺寸

3.1  TH230D05ZZ-3的外观

3.2  TH230D10ZZ-3的外观尺寸

4.   TH230D10ZZ-3 (TH230D05ZZ-3)电源模块技术参数

4.1  输入电压 范围（VAC）

     最小值304; 典型值 380;  最大值  456

4.2  输出可调 范围（VDC）

     最小值190;典型值 220;最大值 300

4.3  精度和效率

     稳压精度 ±0.5%

     稳流精度 ±1%

     输入功率因数  ≥0.93

     充电机效率（效率） ≥95%

4.4  负载等级:Ⅰ级(100%)的额定输出电流时连续工作

4.5  自动限流特性：输出电流超过输出限流设定值时，恒流输出，输出电流不会增大

4.6  输出过压保护：输出电压超过320±5VDC自动停止输出,以防损坏设备

4.7  输出短路保护特性：输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作。
