艾默生(维谛)R48-2900U通信电源面板标识和输入输出插座管脚功能简介

编辑:艾默生,维谛,直流屏,通信电源    发布日期:2020-10-18



R48-2900U通信电源整流模块是艾默生网络能源(维谛技术)多款48V DC通信电源系统(PS48200/2900壁挂式电源、PS48600-3/2900通信电源、PS48300-3B/2900通信电源)的核心整流模块组件。下面介绍一下R48-2900U模块前面板指示灯标识(包括电源、保护、故障灯)的功能含义以及整流模块的背板有交流输入插座和直流输出插座的接线及管脚功能。了解这些信息对于使用维护好艾默生通信电源是很有必要的。

1.R48-2900U通信电源模块前面板

整流模块的前面板有 3 个指示灯,如图 1 所示:





1 R48-2900U整流模块前面板图

指示灯的功能见下表:



指示标识

正常状态

异常状态

异常原因

电源指示灯

(绿色)

无输入和输出电源

后台监控对模块进行操作

闪亮

保护指示灯

(黄色)



交流输入过欠压,模块 PFC 输出过欠压,过温,模块不均流

模块通讯中断

闪亮

故障指示灯

(红色)



输出过压,模块输出熔丝断,模块电流严重不均流

模块风扇故障

闪亮



2. R48-2900U后面板

R48-2900U整流模块的背板有交流输入插座和直流输出插座,如图 2 所示:



2 整流模块后面板图



整流模块R48-2900U的输入、输出插座采用热插拔技术,安装维护极为方便。

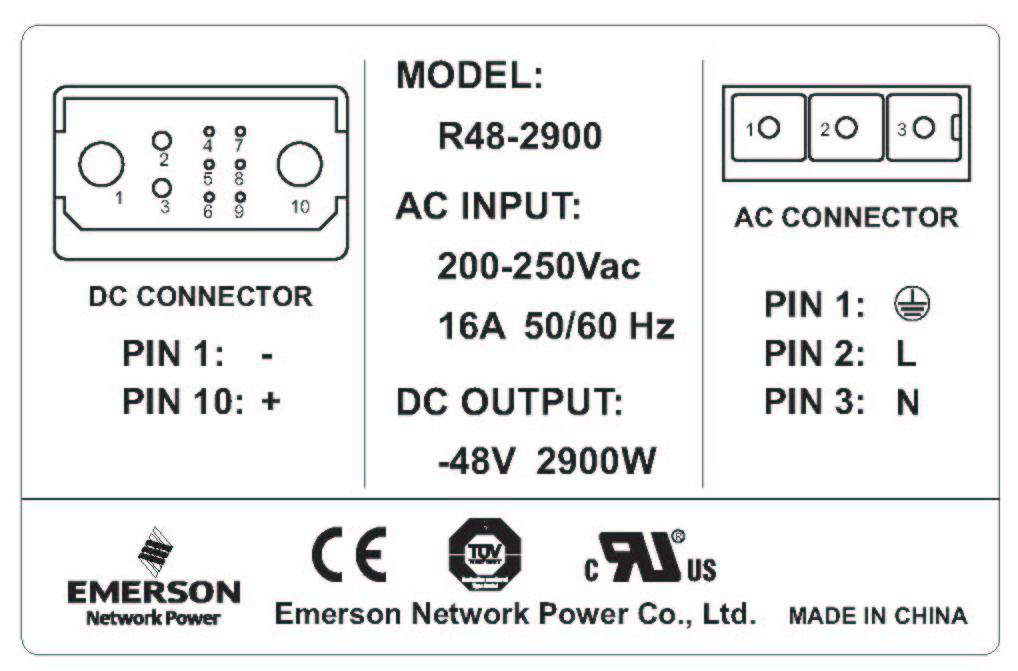

R48-2900U模块的侧盖贴有一张标签,如图 1-3所示,标明了输入插座和输出插座的接线关系。



3 R48-2900U整流模块标签示意图

3.交流输入插座的接线

标签中描述R48-2900U交流输入插座管脚功能的相应图文如图 4 所示:



4  R48-2900U整流模块交流输入插座说明图

接线说明:

1)管脚 1(PIN1)接保护地

2)管脚 2(PIN2)接交流相线

3)管脚 3(PIN3)接交流中线

4.R48-2900U直流输出插座的管脚功能

艾默生R48-2900U产品标签中描述直流输出插座管脚功能的相应图文如图 5 所示:



5. R48-2900U 整流模块直流输出插座说明图



R48-2900U连接插座管脚功能的详细说明如下:

管脚号

管脚功能

管脚号

管脚功能

PIN1

输出负端

PIN6

通讯负信号

PIN2

热插拔正

PIN7

PIN3

热插拔负

PIN8

通讯地信号

PIN4

PIN9

通讯正信号

PIN5

PIN10

输出正端
