塔式ASVG
GSAT-3塔式增强型静止无功发生器（ASVG）不仅具有静止无功发生器的所有功能，还在其基础上增加了最先进的谐波补偿功能，在对无功进行补偿的同时，又可以消除电网中2-23次的谐波电流。采用最新一代的快速谐波提取算法，瞬时响应时间小于50us，全响应速度小于10ms，可避免过补、欠补等情况的发生，达到精确补偿无功和谐波的要求。

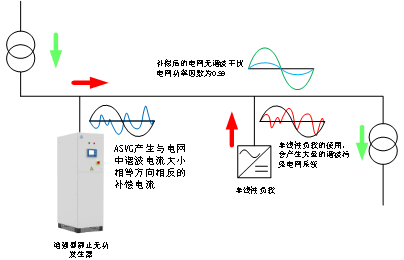

ASVG工作原理
增强型静止无功发生器并联在电网系统中，通过实时监测电网上负载电流，利用DSP/FPGA/CPLD芯片，配合最新的快速谐波提取技术，迅速分析出负载电流中的无功和谐波含量，然后根据系统设置值来产生PWM 脉冲，驱动由T型三电平IGBT模块组成的双向变换器，产生满足要求的无功补偿电流或者谐波补偿电流，最终实现对无功电流和谐波电流的动态精确补偿。

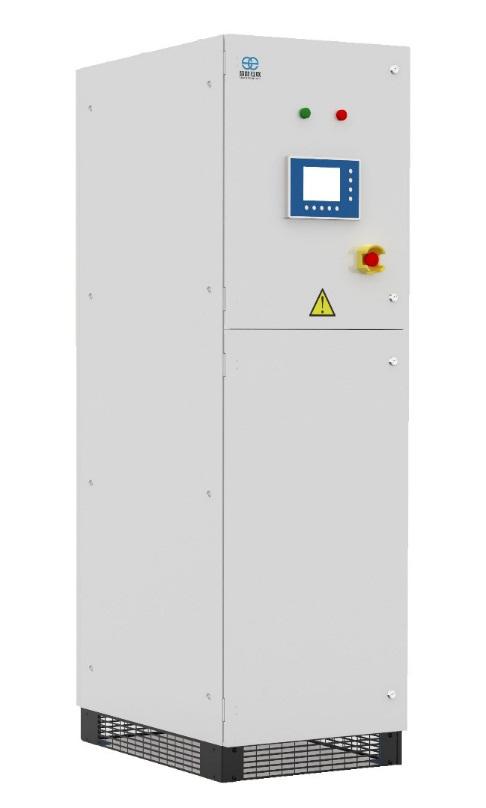

GSAT-3塔式增强型静止无功发生器特点
工业机型采用高环境适应性的塔式结构，适合运行环境恶劣的工业场合；
工业机型内部设有独立风道和独立的单板仓，保证机器的稳定运行；
最先进的谐波补偿功能，可补偿2~23次谐波；
谐波补偿容量和无功补偿容量可全范围设置；
可灵活设置补偿目标，实现经营目标最优化；
响应速度小于10毫秒，可精确补偿无功和谐波，避免过补或欠补；
丰富的功能性选件，工业机型可达IP43级防护；
GSAT-3塔式ASVG参数表
|
系列 |
ASVG 200kVar系列 |
ASVG 300kVar系列 |
ASVG 400kVar系列 |
|
电网电压 |
380V(-40%～+20%） |
||
|
电网频率 |
50Hz/60Hz (±10%) |
||
|
可并联台数 |
不限 |
||
|
整机效率 |
最高达98% |
||
|
接线方式 |
三相三线/三相四线 |
||
|
CT互感器 |
150/5~10000/5 |
||
|
进线方式 |
上/下进线 |
||
|
热损耗 |
<2% |
||
|
出风方式 |
上下 |
||
|
补偿容量 |
200kVar |
300kVar |
400kVar |
|
响应时间 |
＜2ms |
||
|
谐波补偿次数 |
2~23 |
||
|
补偿功率分配* |
100% |
||
|
目标功率因数 |
从-1～1可调 |
||
|
冷却模式 |
风冷 |
||
|
噪声 |
＜65dB |
||
|
固定方式 |
机柜 |
||
|
尺寸 (宽*深*高mm) |
600*850*2000 |
||
|
净重 |
250KG |
300KG |
300KG |
|
海拔 |
≤2000m，2000m～4000m 降额 |
||
|
运行温度 |
-10℃~+50℃（40℃以上降额使用） |
||
|
相对湿度 |
5%~95%, 无冷凝 |
||
|
远程 |
RS485/Ethernet |
||
|
本地 |
RS485/CAN |
||
|
协议 |
CAN/MODBUS TCP |
||
