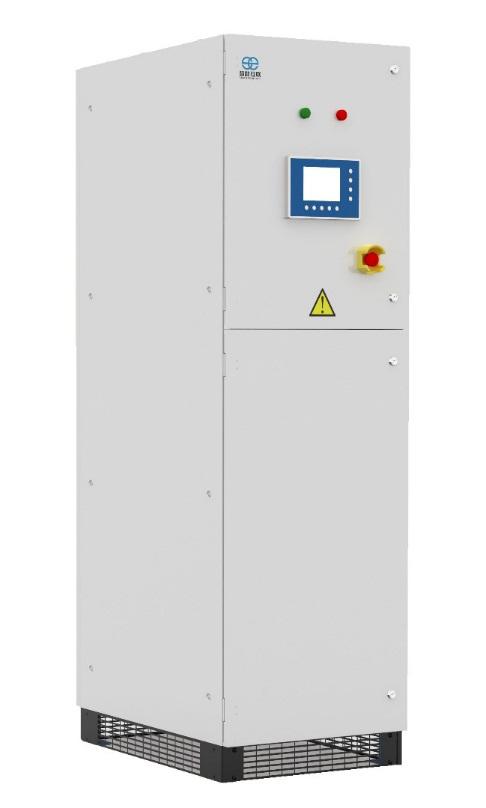

塔式SVG
GSST-3系列塔式静止无功发生器（SVG）使用全新升级的第三代数控技术和行业领先的T型三电平拓扑技术，针对电网系统中无功功率进行动态精确补偿，瞬时响应时间小于50us，全响应时间仅小于10ms，避免了过补和欠补的发生，是目前无功功率调节领域内的最佳解决方案。

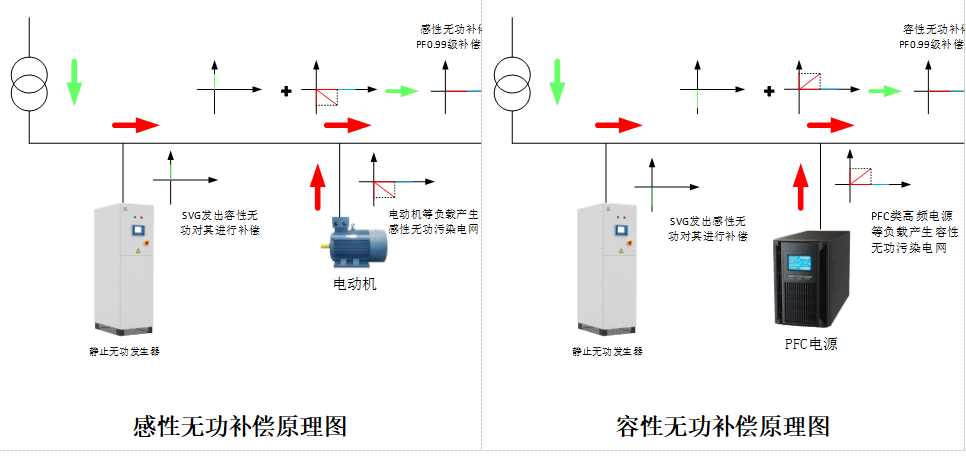

塔式静止无功发生器（SVG）工作原理
静止无功发生器并联在电网系统中，通过外接CT实时检测电网中负载电流，利用DSP/FPGA/CPLD芯片，配合最新的快速谐波提取技术，迅速分析出负载电流的无功含量，然后根据设置值来产生PWM 脉冲，驱动由T型三电平IGBT模块组成的双向变换器，产生满足电网要求的无功补偿电流，电网的功率因数可到达0.99，最终实现对无功电流的动态精确补偿。
GSST-3系列塔式静止无功发生器特点
工业机型采用高环境适应性的塔式结构，适合运行环境恶劣的工业场合；
工业机型内部设有独立风道和独立的单板仓，保证机器的稳定运行；
感性无功、容性无功可全范围瞬时补偿，并同时解决三相不平衡问题；
毫秒级负载动态响应，精确的无功补偿功能；
丰富的功能性选件，工业机型最高可达IP43级防护；
GSST-3系列塔式SVG参数表
|
系列 |
SVG 200kVar 系列 |
SVG 300kVar 系列 |
SVG 400kVar 系列 |
|
电网电压 |
380V(-40%～+20%） |
||
|
电网频率 |
50Hz/60Hz (±10%) |
||
|
可并台数 |
不限 |
||
|
效率 |
最高达98% |
||
|
接线方式 |
三相三线/三相四线 |
||
|
热损耗 |
<2% |
||
|
CT互感器 |
150/5~10000/5 |
||
|
进线方式 |
上/下进线 |
||
|
出风方式 |
上下 |
||
|
容量 |
200kVar |
300kVar |
400kVar |
|
全响应时间 |
＜2ms |
||
|
功率因数 |
从-1～1可调 |
||
|
冷却模式 |
风冷 |
||
|
噪声 |
＜65dB |
||
|
固定方式 |
机柜 |
||
|
尺寸 (宽深高mm) |
600*850*2000 |
||
|
净重 |
250KG |
300KG |
300KG |
|
海拔 |
≤2000m，2000m～4000m 降额 |
||
|
运行温度 |
-10℃~+50℃（40℃以上降额使用） |
||
|
相对湿度 |
5%~95%, 无冷凝 |
||
|
远程 |
RS485/Ethernet |
||
|
本地 |
RS485/CAN |
||
|
协议 |
CAN/MODBUS TCP |
||
